una novità importante: carichi concentrati su elementi sia trave che elementi piani. E non solo sull'asse, anche fuori asse, generano momenti torcenti. Oltretutto, grazie al potentissimo strumento generale delle “fasi”, si possono avere carichi mobili. Per i carichi mobili, si può ottenere l'inviluppo delle sollectazioni. Per gli elementi piani, il carico concentrato si intende all'interno dell'elemento, che i carichi nodali sono ovviamente supportati. Un algoritmo di soluzione per sccessive suddivisioni nel piano, individua i carichi nodali corrispondenti al carico concentrato sulla superficie dell'elemento. Si tratta di un strumento molto efficiente infatti si evita la alterazione della mesh per posizionare sui nodi i carichi concentrati interni all'elemento.



Come è noto, in EasyBeam si possono effettuare modifiche delle armature in assoluta libertà. Mentre nel progetto automatico la normativa viene ovviamente rispettata, nel caso di interventi dell'operatore non è detto che la normativa sia rispettata. Una nuova funzionalità verifica che i requisiti di normativa siano rispettati e produce un report stampabile dell'esito delle verifiche.



Due notevoli novità sono già sugli schermi dei nostri sviluppatori e disponibili in versione Beta per i tester accreditati.



Molto richiesta, sofisticata esigenza di molti progettisti, soprattutto di ponti, la trave a sezione variabile. Un problema piuttosto complesso ma che fornisce al progettista uno strumento essenziale se ci si imbatte in questo problema. La soluzione approssimata di spezzoni di elementi trave a sezione costante ma con sezioni differenti, è molto approssimato e rischioso. Con la trave a sezione variabile si ha una soluzione immediata ed affidabile.

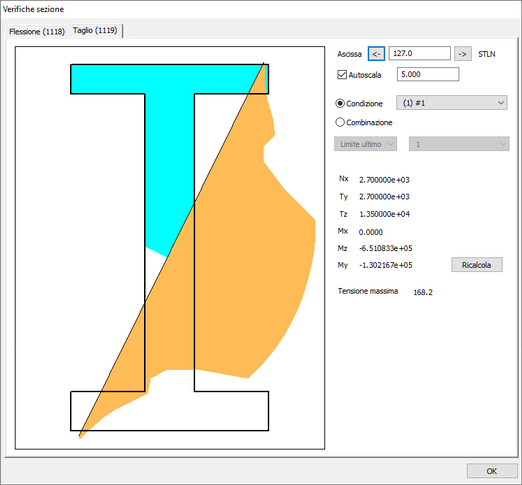

Rappresentazione delle tensioni (sia di tensione-compressione che tangenziali) in una sezione di trave. Un nuovo strumento disponibile in Nòlian. A seguito di una analisi è possibile selezionare una sezione di trave con un semplice click per visualizzare gli andamenti tensionali. Uno strumento di controllo estremamente efficace. Le tensioni tangenziali sono valutate anche per taglio deviato in travi presso-inflesse. Si impiega una integrazione di Green delle variazioni di tensioni sul perimetro poligonale, del tutto generale, della sezione.



Non tutti sanno che le combinazioni dei carichi, oltre ad essere prodotte in automatico secondo normativa, possono essere assegnate liberamente secondo le esigenze del progettista. Le combinazioni vengono salvate sul file della struttura e verranno rilette. Questa è una funzione molto comoda per le combinazioni speciali per progetti cher richiedono combinazioni personalizzate. Con EWS 60 si è migliorata questa funzionalità rendendone più agevole l'utilizzo.
